制造商Julien Dorra開發了一種可以在低成本3D打印機上制造的3D打印噪聲吸收系統。該系統的開源模塊開發基于1975年到2016年的聲學研究文獻。

在家里，在辦公室或幾乎任何封閉的空間，管理噪聲已經是工程師和建筑工人多年來的一個挑戰。填充有吸收材料的泡沫和木板是有效的噪聲吸收器，但是它們體積龐大，很重，并且具有固定的吸收峰，這意味著有些材料可以更好地阻尼高頻噪音，而另一些則更適用于阻尼低頻。不幸的是，大多數情況下我們無法混合和匹配不同的材料以擴寬吸收帶。

面對無效的吸聲問題，制造商Julien Dorra最近開始著手創建一些具有可調吸收帶的3D打印聲音吸附裝置。這些聰明的板式設備可以在家庭，辦公室或其他地方使用，并且可以定制以處理特定的帶寬。 Dorra說：“這款3D打印噪聲吸收器項目的目標是在低成本3D打印機打印高級吸聲面板。它是由3D開發人員開發的增強的FLOSS [開源]模塊，聲學研究人員進行測試，可以由3D打印機所有者打印并使用?！?

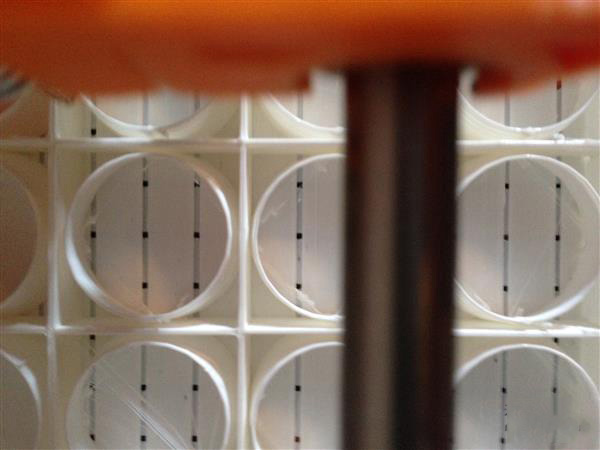

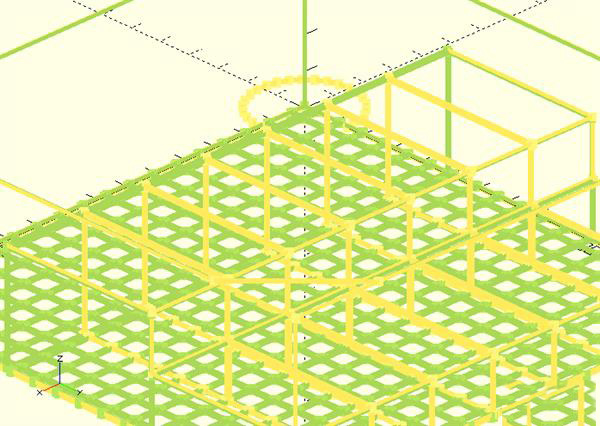

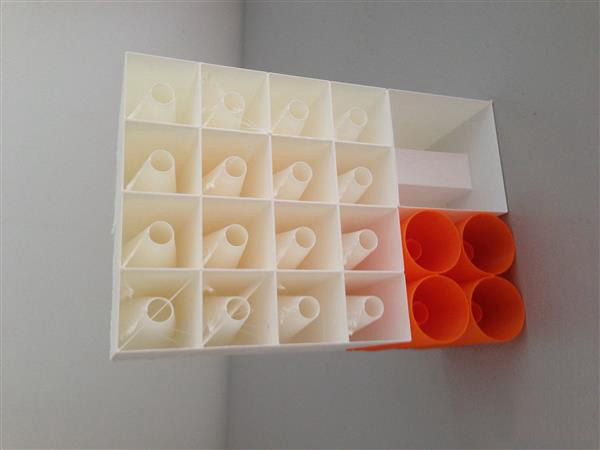

雖然項目仍在進行中，Dorra已經使用OpenSCAD來設計一些不同的3D可打印模塊，包括錐形，圓柱形和矩形，可用于吸收不同類型的聲音。為了充分利用不同的模塊，每個模塊都是完全參數化、可調整，制造商已經實現了四種不同的噪聲抑制“策略”。這些策略為用戶提供了一系列降噪選項，而參數如深度的背襯、孔隙率和通道長度都可以根據具體的降噪任務進行調整。

噪聲吸收策略：

帶錐形背襯的微孔板

具有長度3隧道背襯的微穿孔面板

破壞性干擾[未實施]

具有共面卷繞空氣室的穿孔板[初步實施]

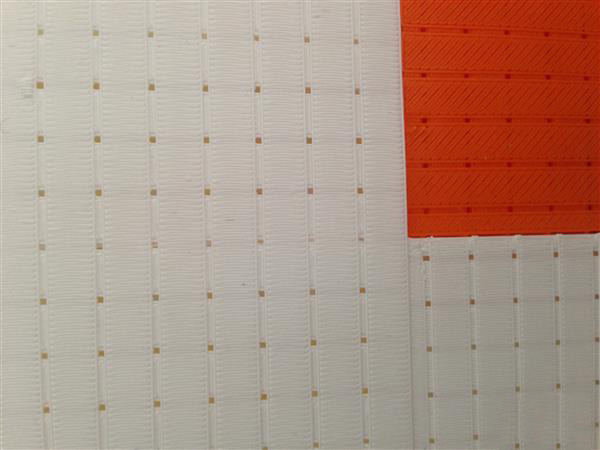

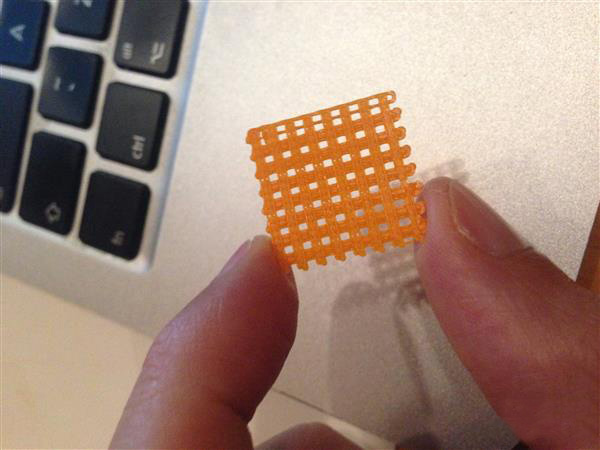

構建合適的吸聲面板可能聽起來很復雜，但Dorra努力使他的模塊容易操作，且可以在低成本的FDM 3D打印機上打印。然而，使得復雜的設計易于打印已成為制造降噪器的挑戰。 “當試圖使用低成本FDM 3D打印機打印亞毫米孔的表面時，大多數時候孔會被塑料膨脹和運動不精確所阻塞，”Dorra說?！耙虼?，雙層面板是一種專用設計，通過疊加兩個垂直的條紋層，可以在低成本FDM打印機上連續獲得亞毫米孔。條紋比孔洞打印得更加一致，通過將它們90°疊加，我們創建了亞毫米寬的方孔?！?

Dorra的3D打印吸聲器需要進一步的測試和實驗，有興趣可以參與進來幫助攻克各個任務。具體來說，制造商正在尋找類似的制造商幫助3D打印和測試各種建筑中的模塊，而項目還需要一個破壞性接口模塊——新的線圈模塊，以進行進一步研究開發。

雖然3D打印的吸聲器每平方米的鑲板目前需要大約50-100美元的長絲，Dorra相信，通過開發具有低背襯長度的聲學有效的卷繞和分段的背襯，提供緊湊的模塊和更少圖層打印，可以降低成本。

想知道Dorra的3D打印項目的新進展，或者希望參與進來，可以關注制造商GitHub。
